很多新手在使用CAD圖的過程中遇到這樣的問題，明明有些圖層肯定是空的，但就是purge（清理命令）的時候清理不掉、甚至根本不會有該圖層的選項。對付這種 “頑固圖層”，我們可以使用 [laydel]命令來解決問題，下面是關于AutoCAD清理頑固圖層的詳細方法

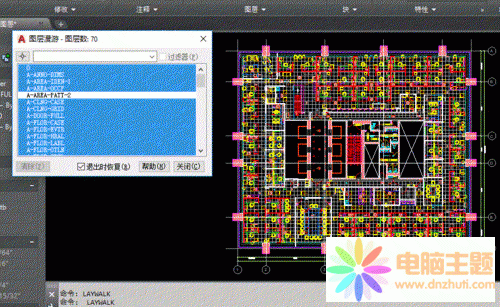

      先看一下[laywalk]命令，此命令非常方便有用，特別是您單位或者您的客戶對圖層的要求比較嚴格和規范的情況下。使用前最好調整所需視圖,如果需要全圖檢查圖層的情況，最好把視圖放縮到最大: zoom e.執行這個命令，會彈出一個對話框，上面列出了所有當前圖層：

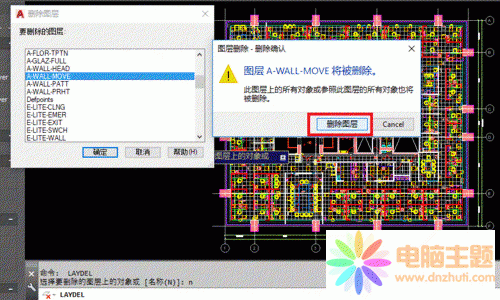

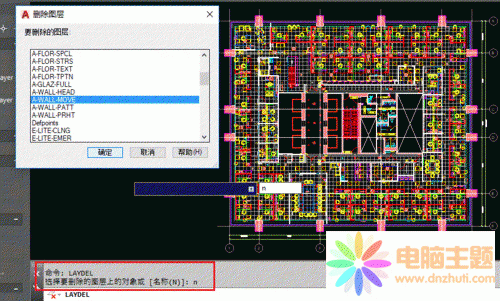

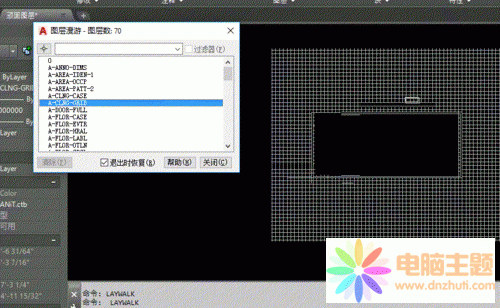

      單擊每個圖層，會將其他所有圖層關閉，只顯示當前圖層的所有實體。這樣我們可以很方便知道哪些圖層上有多余實體，哪些圖層上實體是錯的：       如果看到有些圖層是空白的，表示該層沒有任何實體，通常這種情況需要purge清理；但對于例如本圖這個“A-WALL-MOVE”圖層，會發現purge之后并沒有清掉，這就是所謂的“頑固圖層”，事實上根本AutoCAD沒有給出有這個選項。       對于這種用purge清理不掉的圖層，深度CAD小編覺得最好的辦法就是使用[laydel]圖層刪除命令：執行l(wèi)aydel，可以選擇某個實體，也可以輸入“N”，此時彈出一個對話框，上面列出了所有當前圖層：       選中該圖層然后點確定，再在彈出的確認對話框按確定，就可以刪除掉這個頑固圖層了。       以上就是關于AutoCAD清理頑固圖層的操作。小編提示: [laydel],[laywalk]命令在AutoCAD低版本下可能找不到，如果你使用的版本和小編相差太多，太舊，那這個教程不能解決你的問題，參考一下就可以。
