CAD圖案等比例縮放方法
更新時間:1556258693瀏覽: 次

      CAD制圖是很多小伙伴都很熟悉的軟件,在制圖過程中我們會遇到很多的小問題,特別是操作不夠熟練的小伙伴,今天小編主要和大家分享一個比較實用的教程,教你CAD圖案等比例縮放方法。畢竟在實操中,我們經常會遇到將一個圖案與另外一個圖契合,就需要等比例縮放,下面是小編整理的比較簡單的方法。

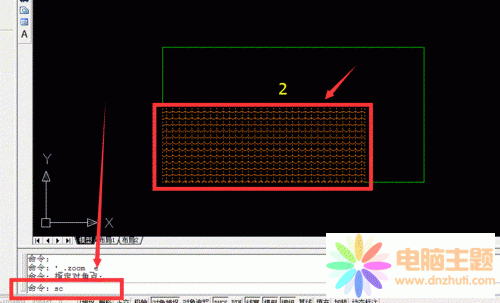

      先將第二個圖放進第一個圖內,保持其中一個端點是吻合的,然后選中第二個圖,快捷鍵sc(縮放快捷鍵)——空格鍵

 CAD圖案等比例縮放方法

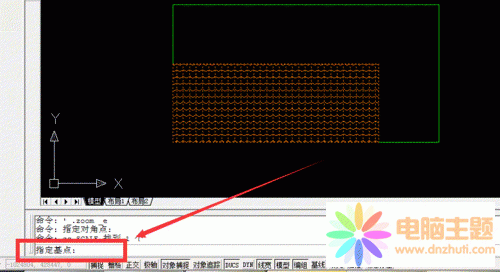

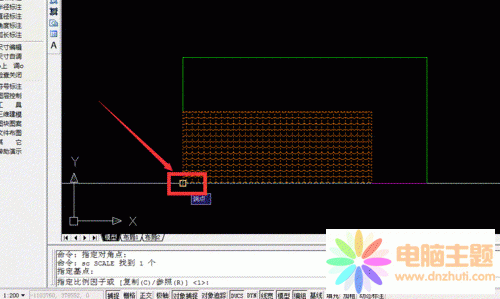

      根據提示,指定基點
 CAD圖案等比例縮放方法
 CAD圖案等比例縮放方法

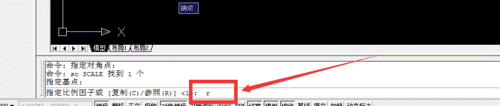

      之后會出來提示命令,選擇參照R——空格鍵
 CAD圖案等比例縮放方法

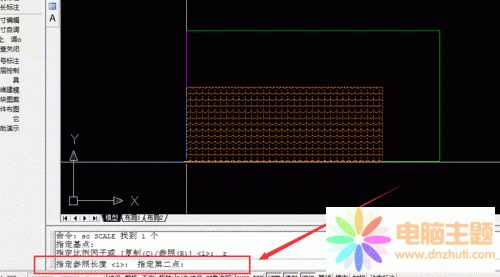

      接下來命令提示指定長度(需要注意的是這個指定長度是要改變的那個長度,就是小編舉例說的第二個圖的寬度)
 CAD圖案等比例縮放方法

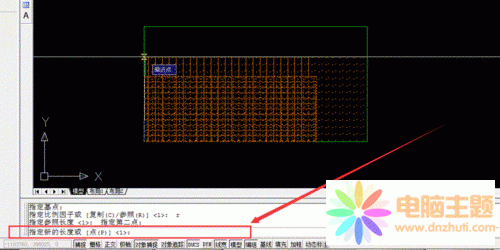

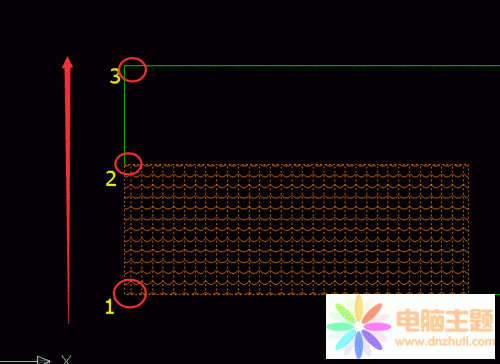

      我們用鼠標選擇1、2(1與2之間的線段其實便是上步所說的指定長度)這兩個點,然后向3這個點放大,最后2這個點與3這個點重合(3就是命令中的第二個點)
 CAD圖案等比例縮放方法
 CAD圖案等比例縮放方法
 CAD圖案等比例縮放方法
      以上就是關于CAD圖案等比例縮放的操作。CAD的操作有很多的小技巧,小編會定期的更新教程,如果你想知道更多的關于cad的操作技巧,可以給小編留言,希望可以幫助到你。
